產品名稱：	電動V型球閥	產品型號：	VQ947H/F/Y、VQ977H/F/Y
公稱通徑：	DN25～DN500	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭式、對夾式
適用溫度：	-20～232℃～450℃	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	蒸汽、液體、固體顆粒、粘稠、易結晶介質	生產廠家：	上海凱利科閥門有限公司

產品說明

電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。

產品特點

電動V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

技術規范

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSIB16.5
試驗和檢驗	JB/T9002	API598

閥座參數

金屬密封閥座			高溫型金屬密封閥座			軟閥座
序號	名稱	溫度范圍℃	序號	名稱	溫度范圍℃	序號	名稱	溫度范圍℃
1	密封閥蓋	-20～160℃ -20～230℃	1	密封閥蓋	-20～425℃	1	密封閥蓋	-20～160℃
2	彈簧		2	碟簧		2	彈簧
3	O形圈		3	壓圈		3	O形圈
4	閥體		4	石墨環		4	閥體
5	密封座		5	閥座		5	密封座
6	閥芯		6	閥體		6	密封圈(PTFE)
			7	閥芯		7	閥芯

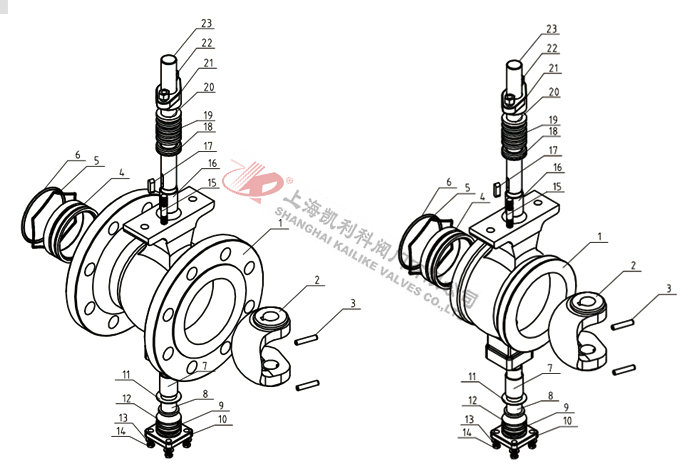

主要零件材質表



序號	名稱	數量(件)	材料
1	閥體	1	WCB	CF8	CF8M
2	閥芯	1	CF8表面鍍硬鉻	CF8表面鍍硬鉻	CF8M表面鍍硬鉻
3	圓柱銷	2	304	304	316
4	閥座	1	304堆焊硬質合金	304堆焊硬質合金	316
5	彈簧	1	316	316	316
6	0型圈	1	氟橡膠	氟橡膠	氟橡膠
7	自潤滑軸承		304+PTFE	304+PTFE	316+PTFE
8	下閥桿	1	20Cr13	304	316
9	O型圈	1	氟橡膠	氟橡膠	氟橡膠
10	后壓蓋	1	WCB	CF8	CF8M
11	環墊	1	PTFE	PTFE	PTFE
12	調節墊片	1	PTFE	PTFE	PTFE
13	平墊片	4	Q235	304	304
14	螺栓	4	25	304	304
15	雙頭螺柱	2	25	304	304
16	自潤滑軸承	1	304+PTFE	304+PTFE	316+PTFE
17	平鍵	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1組	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料壓蓋	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上閥桿	1	20Cr13	304	316

主要技術參數及性能指標

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露 硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1
基本誤差	全行程的≤±2%
回差	全行程的≤±2%
死區	全行程的≤0.8%
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

執行器技術參數

執行器類別	引進型JOX系列執行器參數	引進型3610R系列執行器參數	引進型JHQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

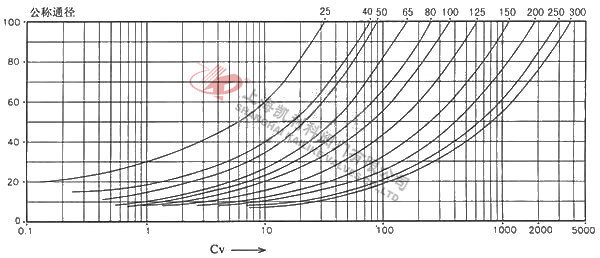

流量特性指數圖

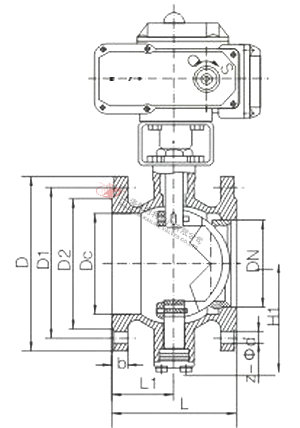

VQ947(H/FY)法蘭式電動V型球閥結構圖

VQ947(H/FY)法蘭式電動V型球閥外形參數及連接尺寸

（1.6MPa-2.5MPa)

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
		L	L1	D	D1	D2	b	Z-ød	Dc	H1
1.6	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	16/18	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	18	4-ø18	75	100
	80	165	82.5	195/200	160	135/138	20	8-ø18	89	108
	100	194	97	215/220	180	155/158	20	8-ø18	113	117
	125	210	105	245/250	210	185/188	22	8-ø18	140	140
	150	229	114.5	280/285	240	210/212	24/22	8-ø23/8-ø22	164	177
	200	243	121.5	335/340	295	265/268	26/24	12-ø23/12-ø22	205	200
	250	297	148.5	405	355	320	30/26	12-ø25/12-ø26	259	252
	300	338	169	460	410	375/378	30/28	12-ø25/12-ø26	300	270
2.5	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	20	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	22	8-ø18	75	100
	80	165	82.5	195/200	160	135/138	22/24	8-ø18	89	108
	100	194	97	230/235	190	160/162	24	8-ø23/8-ø22	113	117
	125	210	105	270	220	188	28/26	8-ø25/8-ø26	140	140
	150	229	114.5	300	250	218	30/28	8-ø25/8-ø26	164	177
	200	243	121.5	360	310	278	34/30	12-ø25/12-ø26	205	200
	250	297	148.5	425	370	332/335	36/32	12-ø30	259	252
	300	338	169	485	430	390/395	40/36	16-ø30	300	270

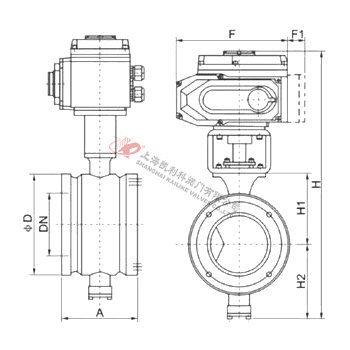

VQ977(H/FY)對夾式電動V型球閥結構圖

VQ977(H/FY)對夾式電動V型球閥外形參數及連接尺寸

（1.6MPa-2.5MPa)

公稱通徑DN	尺寸
	A	ΦD	H1	H2	H	F	F1
15	62	Φ64	74	75	390	161	40
20	62	Φ64	74	75	390	161	40
25	62	Φ64	74	75	390	161	40
32	62	Φ78	80	75	400	188	40
40	62	Φ82	85	75	405	188	40
50	75	Φ100	87	95	430	188	40
65	80	Φ120	105	115	460	188	40
80	100	Φ131	115	125	520	268	40
100	115	Φ158	125	125	530	268	40
125	130	Φ180	140	155	570	268	40
150	160	Φ216	153	165	600	268	40
200	200	Φ268	200	195	680	268	40
250	240	Φ325	225	225	730	268	40



聲明：【電動V型球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的電動V型球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
